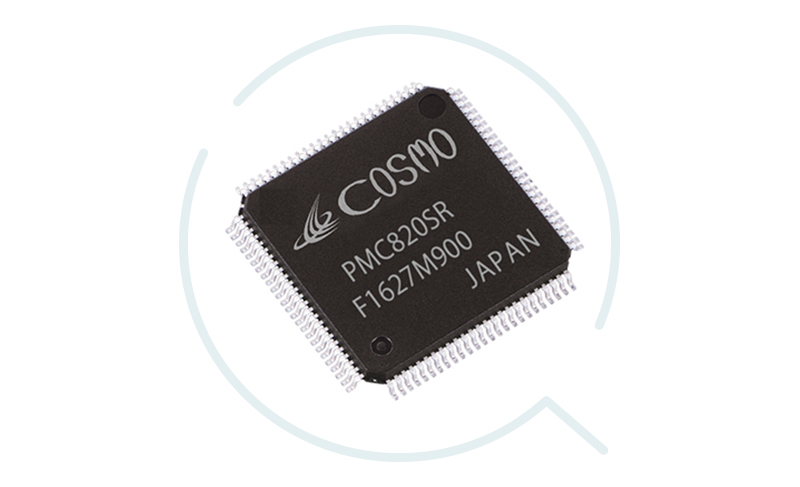

PMC820SR
概要
PMC820SRは、最高出力周波数10Mpps,速度オーバーライド,移動量オーバーライド,直線加減速,自動S字 (放物線) 加減速を内蔵した、電源電圧3.3V仕様の2軸プログラマブルモータコントロールLSIです。
- 製品の特長
- 製品の仕様
タブ内容を展開する(公開サイトには表示されません)
タブ1(公開サイトには表示されません)
特長
- コンパレータの値で、信号検出 / 減速停止 / 急停止などのリミットを設定する事が可能です。
- 入力信号に可変式のデジタルフィルタ機能が使用可能です。
- 速度 / 移動量を動作中に変更可能です。 (オーバーライド機能)
- パルス入力から、自由なプリセットパルスドライブを設定する事が可能です。
- 入出力パルスカウンタコンパレータは、それぞれ入出力の切換えが可能です。
タブ1終わり(公開サイトには表示されません)
タブ2(公開サイトには表示されません)
製品仕様-主な機能
機能 | 仕様 |
---|---|
制御軸数 | 2軸 |
最高出力周波数 | 10Mpps |
ドライブ機能 | パルス数指定 / 連続 / 信号検出 / 同期スタート |
加減速ドライブ | 直線 (台形) / 自動S字 / 非対称 (直線/S字) |
オーバーライド | 速度変更 / 移動量変更 (動作中変更可) |
速度分解能 (OBJECT SPEED) | 13bit (1~8,191) |
出力倍数分解能 (RANGE DATA) | 13bit (1~8,191) |
加減速分解能 (RATE-1,2) | 13bit (1~8,191) |
S字区間設定範囲 (SW-1,2) | 12bit (1~4,095) |
減速パルス数設定 | 自動算出 / 数値指定 |
出力パルス方式 | 1パルス (DIR / PULSE) / 2パルス (CW / CCW) / 2相パルス (A相 / B相) |
フィードバック入力 | 2パルス (UP / DOWN) / 2相信号 (A相 / B相) |
パルスカウンタ機能
機能 | 仕様 |
---|---|
出力座標管理 (出力パルスカウンタ) | コンパレータ / プリスケーラ / カウント禁止 / 全軸読出し |
出力カウンタ範囲 | 32bit (-2,147,483,647~2,147,483,647) |
入力座標管理 (入力パルスカウンタ) | コンパレータ / プリスケーラ / カウンタクリア / リバースカウント |
入力カウンタ範囲 | 32bit (-2,147,483,647~2,147,483,647) |
入出力偏差管理 | 偏差レジスタ / コンパレータ |
パルス偏差範囲 | 15bit (-32,768~32,767) |
その他座標管理 | ドライブパルスカウンタ / コンパレータ / 加速パルスカウンタ |
入出力機能
機能 | 仕様 |
---|---|
制御出力信号 | ドライブ中 / 加速中 / 定速中 / 減速中 / コンパレータ結果 / 偏差カウンタクリア / コマンド受付可出力 |
汎用出力 | 8点 |
制御入力信号 | アラーム信号 / ±急停止リミット / ±減速停止リミット / 急停止 / 減速停止 / 位置決め完了 |
汎用入力 | 8点 |
割込み機能 | ドライブ終了 / コンパレータ結果 / 論理和出力 / 割込み調停回路 / 割込み信号クリア |
定格
項目 | 仕様 |
---|---|
動作クロック | Max:40MHz (推奨値:32.768MHz) |
電源電圧 | 3.0V~3.6V |
消費電流 | Max:150mA |
外形寸法 | 100PIN TQFP |
周囲温度 | -40℃~+85℃ |
対応規格 | 鉛フリー / RoHS指令対応 |
