CTDR-S7514P
概要
CTDR-S7514Pは、AC100～230V マイクロステップ対応の5相ステッピングドライバです。
- 製品の特長
- 製品の仕様
タブ内容を展開する（公開サイトには表示されません）
タブ1（公開サイトには表示されません）
特長
- AC100V～230V入力の5相ステッピングドライバです。
- 最大250分割（1回転125,000パルス）のマイクロステップが可能です。
- 結線の省力化に貢献するコネクタタイプを採用しています。
- 入力パルスは1パルス方式、2パルス方式の二通りから選択できます。
- 自動カレントダウン機能によりモータの発熱を抑えます。
- Z.P信号(原点信号)により励磁タイミング出力を使用できます。

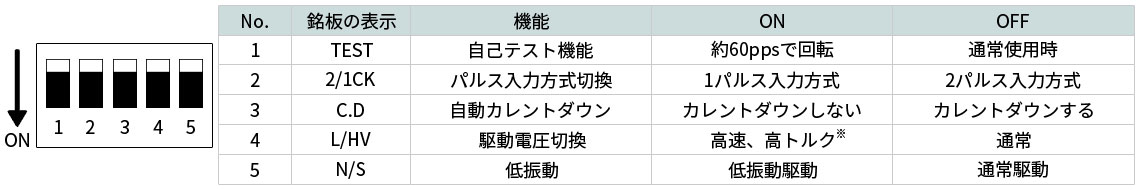

- DIPスイッチにより、下表の機能を切替えて使用できます。

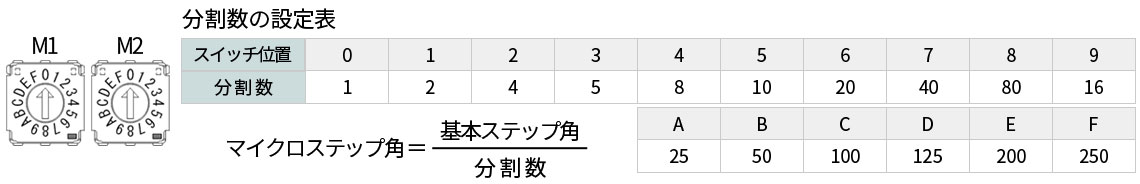

マイクロステップ分割数設定
- M1,M2選択信号入力端子を使用する事により、2種類の分割数を設定でき、往復運動のように往きと戻りのスピードを変えたい時に使用できます。
- 1種類のみのマイクロステップ駆動の場合は、ロータリースイッチM1で分割数を設定します。

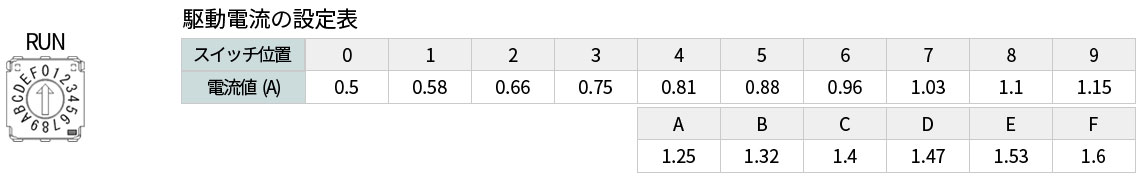

駆動電流設定
- モータ回転時の電流設定は、RUNのロータリースイッチで駆動電流設定表の中から選択できます。
- 定格電流1.4A/相のモータの場合は、SW位置をCに合わせます。

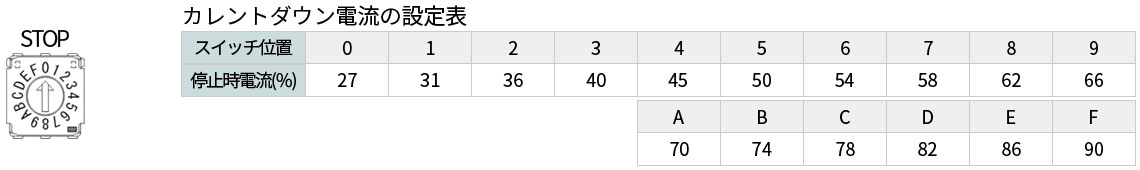

自動カレントダウン設定
- モータ停止時の電流設定は、STOPのロータリースイッチでカレントダウン電流設定表の中から選択できます。
- 下表の数値は設定駆動電流に対しての割合(%)です。
- 駆動電流1.4A/相の時、SW位置を5に合わせると停止時のモータには0.7A/相の電流が流れます。
タブ1終わり（公開サイトには表示されません）
タブ2（公開サイトには表示されません）
製品仕様
| 主な機能 | 仕様 |
|---|---|
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | AC100V～230V±10V / MAX3.5A / 50,60Hz |
| 駆動電流 | 0.5A～1.4A/相 |
| マイクロステップ分割数 | 1,2,4,5,8,10,16,20,25,40,50,80,100,125,200,250 |
| 最大応答周波数 | 500kpps |
| 入力信号 | フォトカプラ入力 ・High：4～8V / Low：-8V～0.5V 内部抵抗 ・CW,CCW：300Ω / H.O、C.D、D.S：390Ω |
| 出力信号 Z.P(原点信号) | フォトカプラ,オープンコレクタ出力 使用条件 ・DC30V以下 / 50mA以下 |
| 自動カレントダウン | DIPスイッチによるON/OFF 駆動電流値の27％～90％から選択(16種類) |
| 絶縁抵抗 | 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上 |
| 絶縁耐圧 | 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事 |
| 使用周囲温度 | 0℃～40℃ |
| 使用周囲湿度 | 0％～85％ |
| 外形・取付寸法 | 39(W)×170(D)×130(H)(mm) |
| 質量 | 750g |

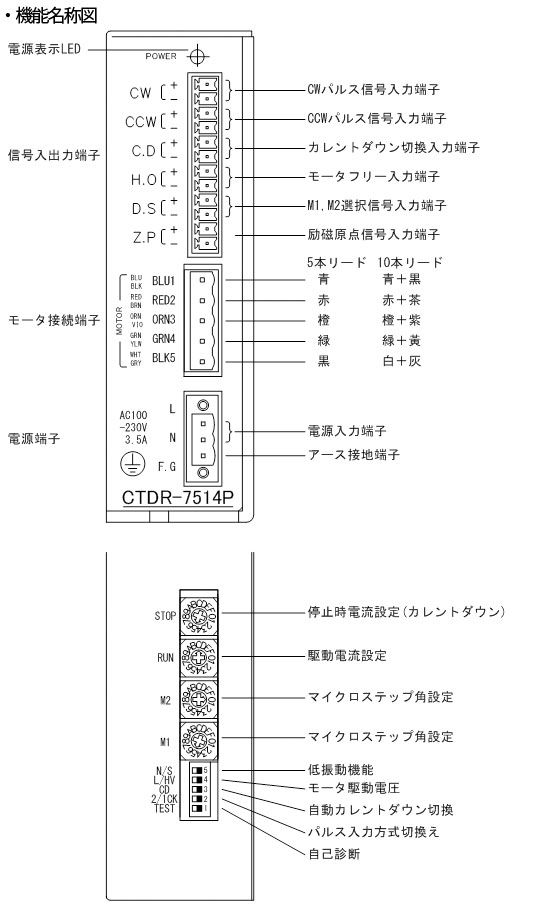

機能名称・結線例

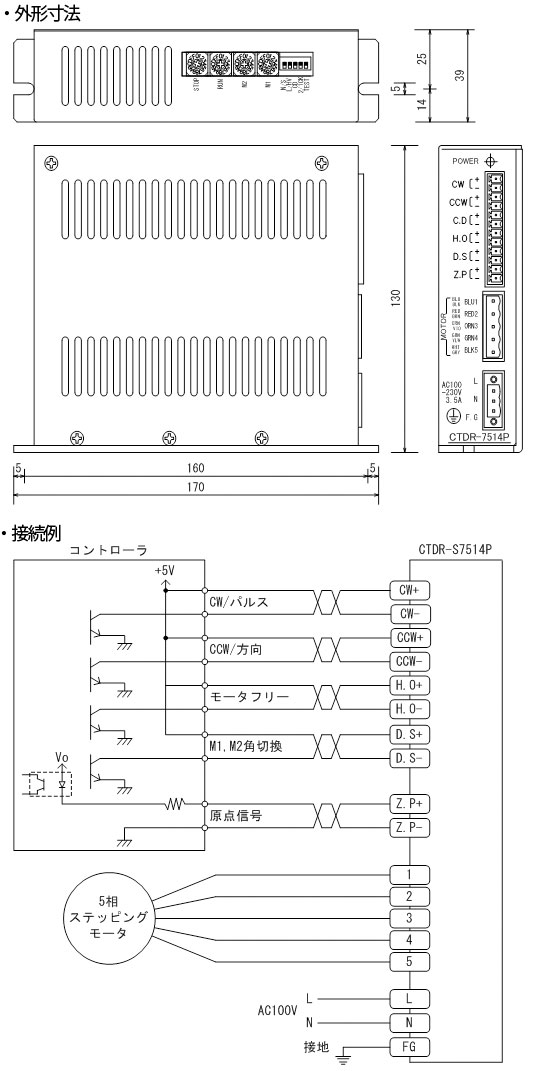

| 左図 機能名称 | 右図 取付・結線例 |
|---|---|
 |
 |
対応ステッピングモータ
| 種類 | 対応モータ・配線色 |
|---|---|
| 当社取扱いステッピングモータ | 24mm角～60mm角 / 0.75A / 7種類 42mm角～60mm角 / 1.4A / 4種類 |
| その他のステッピングモータ | 5本リード線タイプ 1：青、2：赤、3：橙、4：緑、5：黒 10本リード線タイプ 1：青＋黒、2：赤＋茶、3：橙＋紫、4：緑＋黄、5：白＋灰 |
付属品
| 種類 | 概要 |
|---|---|
| ハーネス用コネクタ | 電源コネクタ ⁄ コンタクト モータコネクタ ⁄ コンタクト I/Oコネクタ ⁄ コンタクト |
