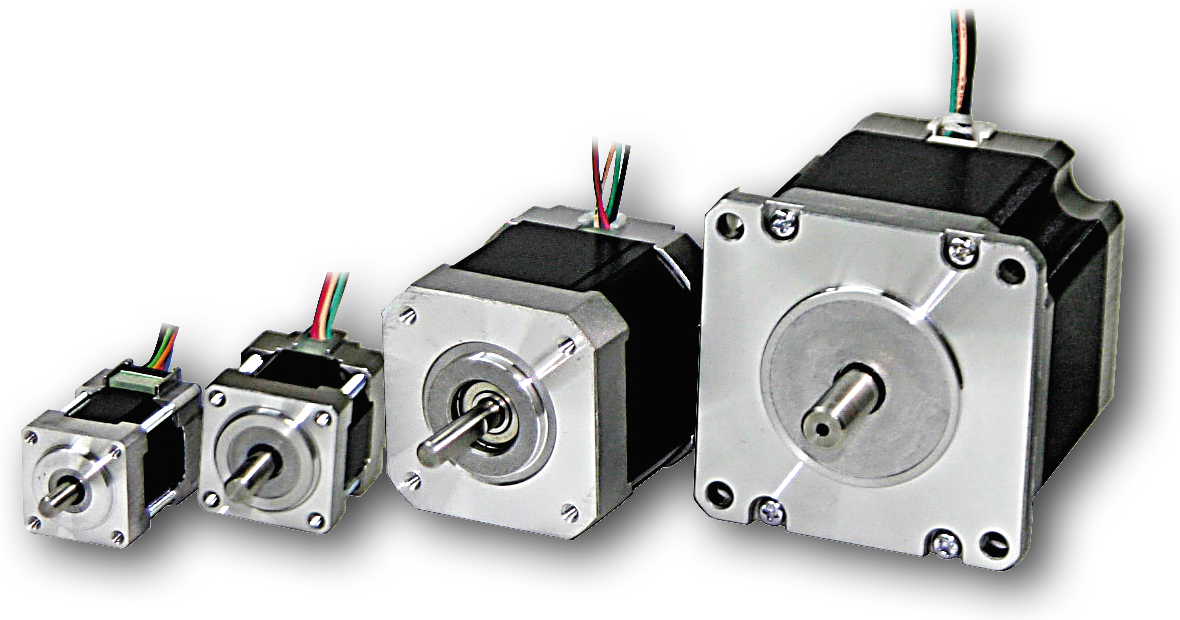

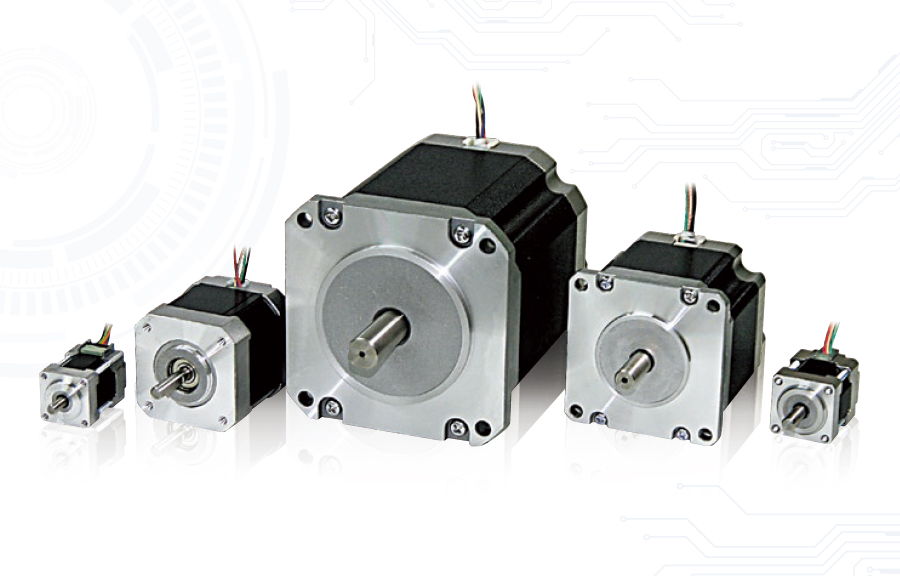

5相ステッピングモータ
製品の仕様

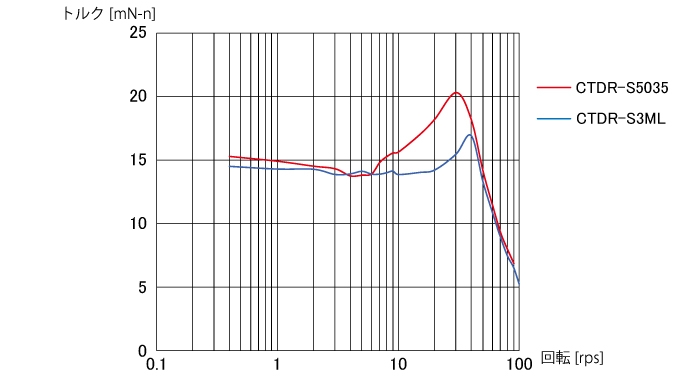

01K-C513
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 20mm | |
定格電流 | 0.35A/相 | |
ホールディングトルク | 0.013N-m | |
巻線抵抗 | 6.1Ω | |
ロータイナーシャ | 1.9gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
01K-C513 01K-C513W |
|
モータの長さ(L=mm) | 30mm | |
質量 | 50g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![01K-C513](../../../../images/product/step/motor/01K-C513/1408347405-279191_6.jpg)
![](../../../../images/product/step/motor/01K-C513/torque_01kc513.jpg)
ここまで
(公開サイトには表示されません)

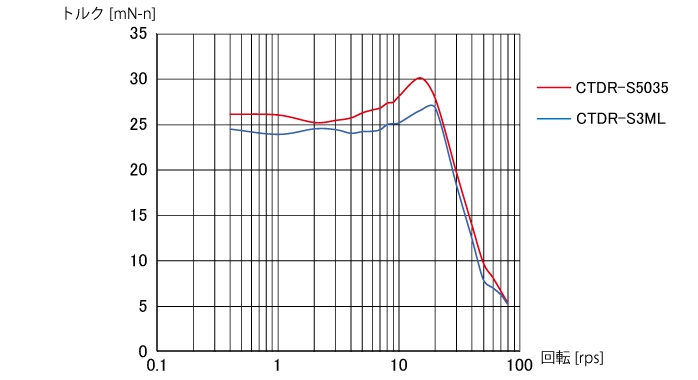

02K-C515
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 20mm | |
定格電流 | 0.35A/相 | |
ホールディングトルク | 0.024N-m | |
巻線抵抗 | 11.4Ω | |
ロータイナーシャ | 4gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
02K-C515 02K-C515W |
|
モータの長さ(L=mm) | 46.5mm | |
質量 | 85g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![02K-C515](../../../../images/product/step/motor/02K-C515/1408579908-232471_6.jpg)
![](../../../../images/product/step/motor/02K-C515/torque_02kc515.jpg)
ここまで
(公開サイトには表示されません)

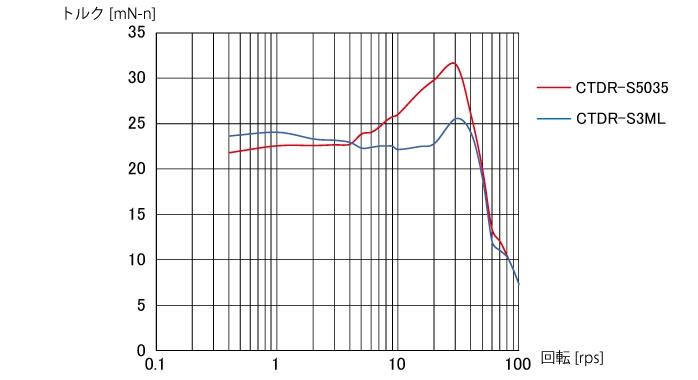

02K-C523
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 24mm | |
定格電流 | 0.35A/相 | |
ホールディングトルク | 0.018N-m | |
巻線抵抗 | 4.5Ω | |
ロータイナーシャ | 4.2gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
02K-C523 02K-C523W |
|
モータの長さ(L=mm) | 30.5mm | |
質量 | 70g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![02K-C515](../../../../images/product/step/motor/02K-C523/1408580052-323925_6.jpg)
![](../../../../images/product/step/motor/02K-C523/torque_02kc523.jpg)
ここまで
(公開サイトには表示されません)

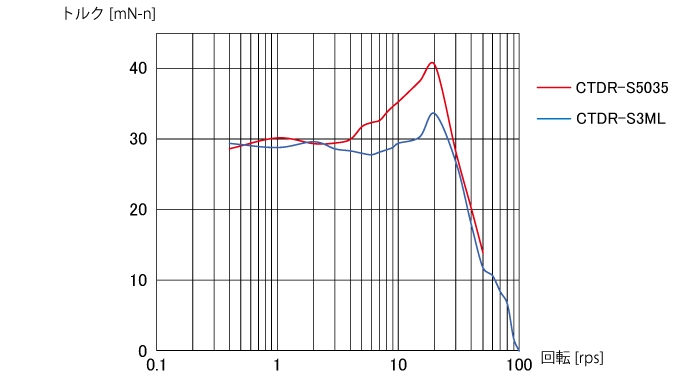

04K-C525
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 24mm | |
定格電流 | 0.35A/相 | |
ホールディングトルク | 0.029N-m | |
巻線抵抗 | 6.7Ω | |
ロータイナーシャ | 8.3gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
04K-C525 04K-C525W |
|
モータの長さ(L=mm) | 46.5mm | |
質量 | 120g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![04K-C525](../../../../images/product/step/motor/04K-C525/1408580124-135251_6.jpg)
![](../../../../images/product/step/motor/04K-C525/torque_04kc525.jpg)
ここまで
(公開サイトには表示されません)
1K-C543
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 42mm | |
定格電流 | 0.35A/相 | |
ホールディングトルク | 0.13N-m | |
巻線抵抗 | 7.5Ω | |
ロータイナーシャ | 35gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
1K-C543 1K-C543W |
|
モータの長さ(L=mm) | 33mm | |
質量 | 200g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![1K-C543](../../../../images/product/step/motor/1K-C543/1408580749-874159_6.jpg)

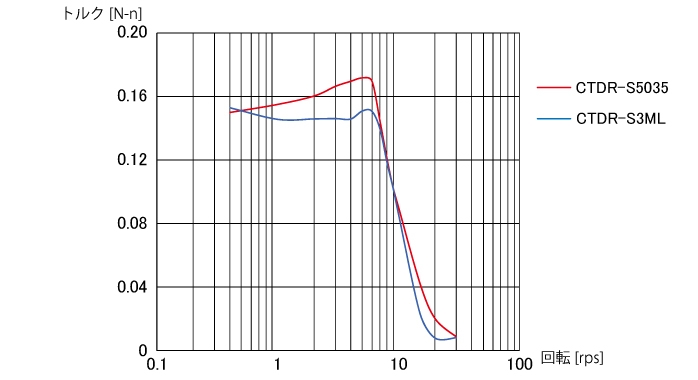

![](../../../../images/product/step/motor/1K-C543/torque_1kc543.jpg)
ここまで
(公開サイトには表示されません)

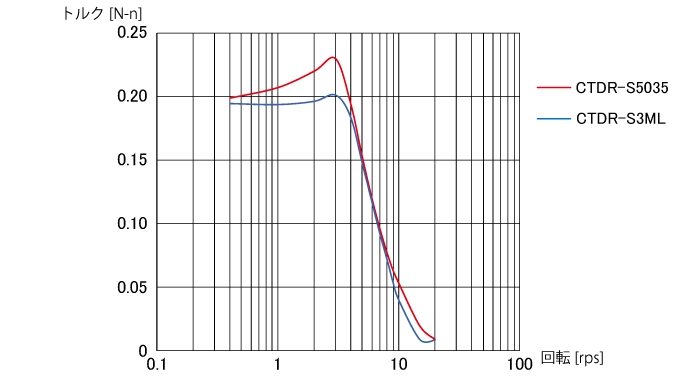

2K-C544
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 42mm | |
定格電流 | 0.35A/相 | |
ホールディングトルク | 0.18N-m | |
巻線抵抗 | 9.5Ω | |
ロータイナーシャ | 54gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
2K-C544 2K-C544W |
|
モータの長さ(L=mm) | 39mm | |
質量 | 240g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![2K-C544](../../../../images/product/step/motor/2K-C544/1408581001-875075_6.jpg)
![](../../../../images/product/step/motor/2K-C544/torque_2kc544.jpg)
ここまで
(公開サイトには表示されません)

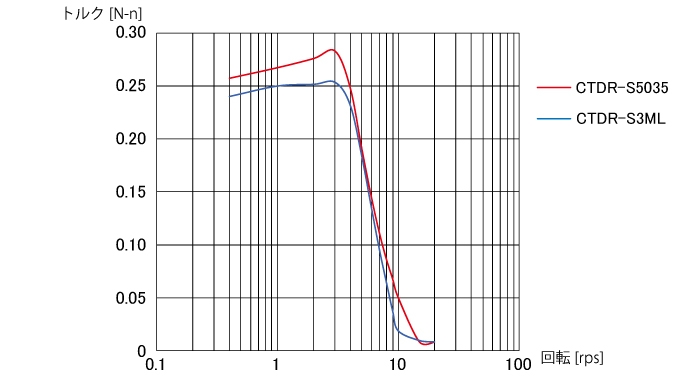

3K-C545
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 42mm | |
定格電流 | 0.35A/相 | |
ホールディングトルク | 0.24N-m | |
巻線抵抗 | 10.3Ω | |
ロータイナーシャ | 68gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
3K-C545 3K-C545W |
|
モータの長さ(L=mm) | 47mm | |
質量 | 310g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![3K-C545](../../../../images/product/step/motor/3K-C545/1408581081-826054_6.jpg)
![](../../../../images/product/step/motor/3K-C545/torque_3kc545.jpg)
ここまで
(公開サイトには表示されません)

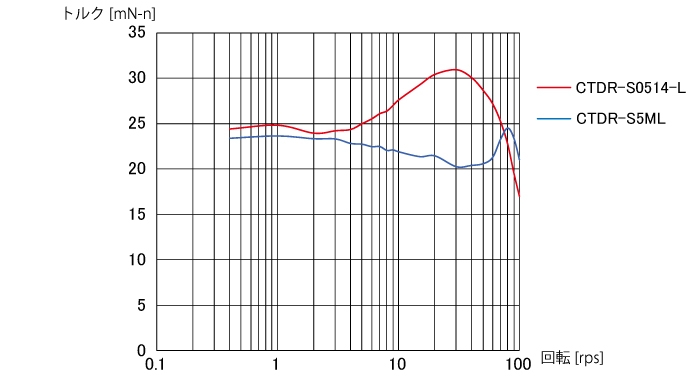

02K-S523
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 24mm | |
定格電流 | 0.75A/相 | |
ホールディングトルク | 0.018N-m | |
巻線抵抗 | 1.1Ω | |
ロータイナーシャ | 4.2gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
02K-S523 02K-S523W |
|
モータの長さ(L=mm) | 30.5mm | |
質量 | 70g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![02K-S523](../../../../images/product/step/motor/02K-S523/1408580206-291088_6.jpg)
![](../../../../images/product/step/motor/02K-S523/torque_02ks523.jpg)
ここまで
(公開サイトには表示されません)

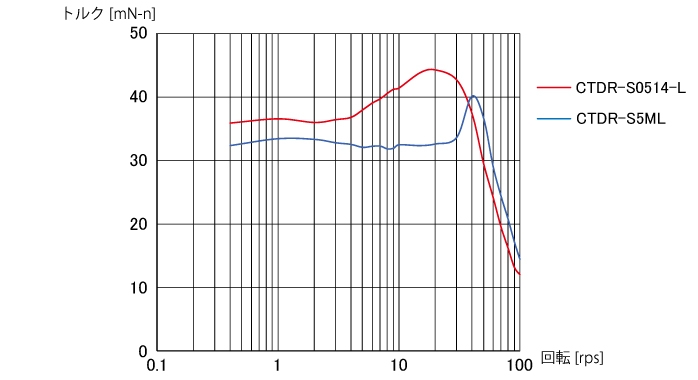

04K-S525
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 24mm | |
定格電流 | 0.75A/相 | |
ホールディングトルク | 0.029N-m | |
巻線抵抗 | 1.7Ω | |
ロータイナーシャ | 8.3gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
04K-S525 04K-S525W |
|
モータの長さ(L=mm) | 46.5mm | |
質量 | 120g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![04K-S525](../../../../images/product/step/motor/04K-S525/1408580562-790732_6.jpg)
![](../../../../images/product/step/motor/04K-S525/torque_04ks525.jpg)
ここまで
(公開サイトには表示されません)
1K-S543
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 42mm | |
定格電流 | 0.75A/相 | |
ホールディングトルク | 0.13N-m | |
巻線抵抗 | 1.7Ω | |
ロータイナーシャ | 35gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
1K-S543 1K-S543W |
|
モータの長さ(L=mm) | 33mm | |
質量 | 200g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![1K-S543](../../../../images/product/step/motor/1K-S543/1408581181-954315_6.jpg)

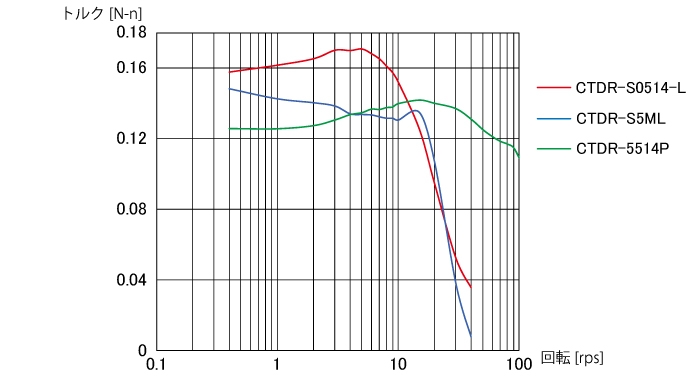

![](../../../../images/product/step/motor/1K-S543/torque_1ks543.jpg)
ここまで
(公開サイトには表示されません)
2K-S544
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 42mm | |
定格電流 | 0.75A/相 | |
ホールディングトルク | 0.18N-m | |
巻線抵抗 | 2.2Ω | |
ロータイナーシャ | 54gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
2K-S544 2K-S544W |
|
モータの長さ(L=mm) | 39mm | |
質量 | 240g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![2K-S544](../../../../images/product/step/motor/2K-S544/1408581261-474326_6.jpg)

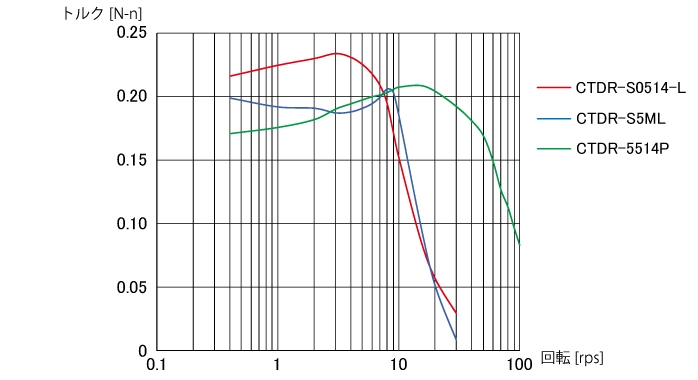

![](../../../../images/product/step/motor/2K-S544/torque_2ks544.jpg)
ここまで
(公開サイトには表示されません)
3K-S545
製品仕様
主な機能 | 仕様 | |
---|---|---|
取付寸法 | 42mm | |
定格電流 | 0.75A/相 | |
ホールディングトルク | 0.24N-m | |
巻線抵抗 | 2.2Ω | |
ロータイナーシャ | 68gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
3K-S545 3K-S545W |
|
モータの長さ(L=mm) | 47mm | |
質量 | 310g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![3K-S545](../../../../images/product/step/motor/3K-S545/1408581366-457594_6.jpg)

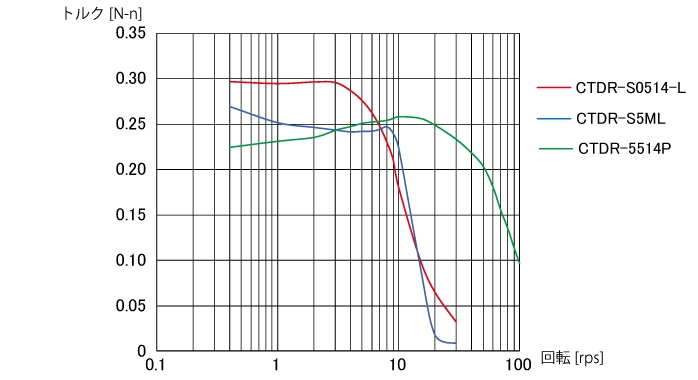

![](../../../../images/product/step/motor/3K-S545/torque_3ks545.jpg)
ここまで
(公開サイトには表示されません)

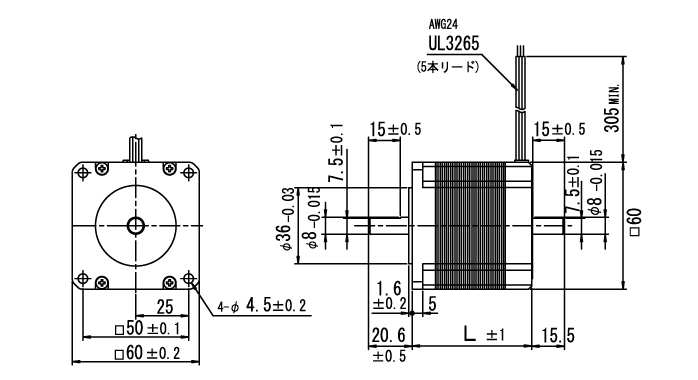

4K-S564
製品仕様
主な機能 | 仕様 |
---|---|
取付寸法 | 60mm |
定格電流 | 0.75A/相 |
ホールディングトルク | 0.46N-m |
巻線抵抗 | 2.6Ω |
ロータイナーシャ | 175gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
4K-S564 4K-S564W |
|
モータの長さ(L=mm) | 48.5mm | |
質量 | 500g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![](../../../../images/product/step/motor/4K-S564/Motor_dxfdata_60mm_698_w.jpg)
![](../../../../images/product/step/motor/4K-S564/torque_4ks564_698.jpg)
ここまで
(公開サイトには表示されません)
8K-S566
製品仕様
主な機能 | 仕様 |
---|---|
取付寸法 | 60mm |
定格電流 | 0.75A/相 |
ホールディングトルク | 0.82N-m |
巻線抵抗 | 3.4Ω |
ロータイナーシャ | 220gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 両軸型番 |
8K-S566 8K-S566W |
|
モータの長さ(L=mm) | 56.5mm | |
質量 | 700g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![](../../../../images/product/step/motor/8K-S566/Motor_dxfdata_60mm_698_w.jpg)

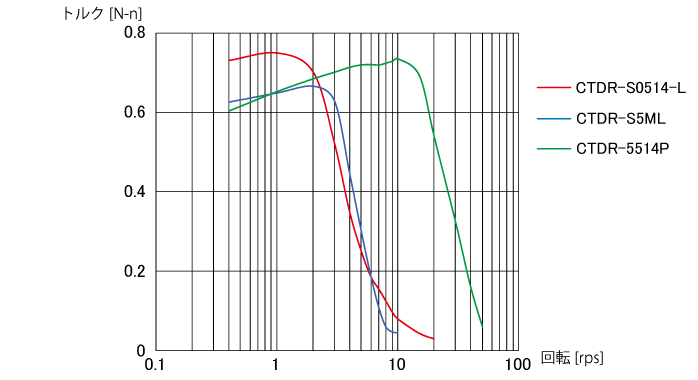

![](../../../../images/product/step/motor/8K-S566/torque_8ks566.jpg)
ここまで
(公開サイトには表示されません)

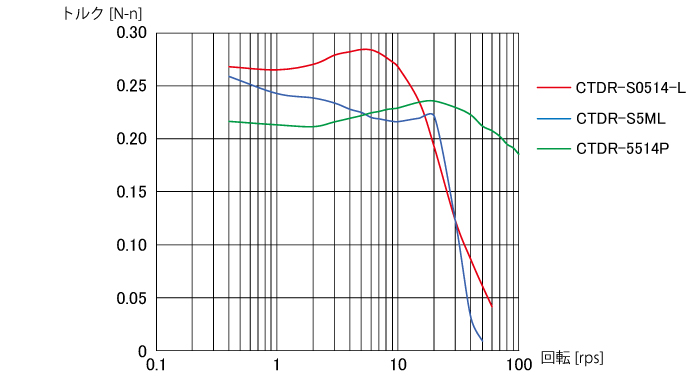

3K-M545
製品仕様
主な機能 | 仕様 |
---|---|
取付寸法 | 42mm |
定格電流 | 1.4A/相 |
ホールディングトルク | 0.24N-m |
巻線抵抗3.4 | 0.65Ω |
ロータイナーシャ | 68gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 | 3K-M545 3K-M545W |
|
モータの長さ(L=mm) | 47mm | |
質量 | 310g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![](../../../../images/product/step/motor/3K-M545/Motor_dxfdata_42mm_698_w.jpg)
![](../../../../images/product/step/motor/3K-M545/torque_3km545.jpg)
ここまで
(公開サイトには表示されません)

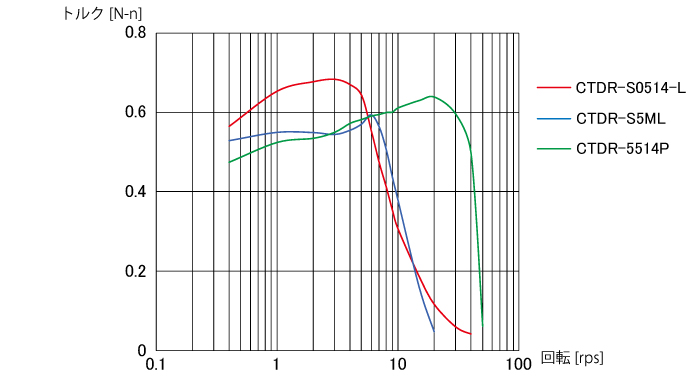

4K-M564
製品仕様
主な機能 | 仕様 |
---|---|
取付寸法 | 60mm |
定格電流 | 1.4A/相 |
ホールディングトルク | 0.46N-m |
巻線抵抗3.4 | 0.8Ω |
ロータイナーシャ | 175gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 | 4K-M564 4K-M564W |
|
モータの長さ(L=mm) | 48.5mm | |
質量 | 500g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![](../../../../images/product/step/motor/4K-M564/Motor_dxfdata_60mm_698_w.jpg)
![](../../../../images/product/step/motor/4K-M564/torque_4km564.jpg)
ここまで
(公開サイトには表示されません)

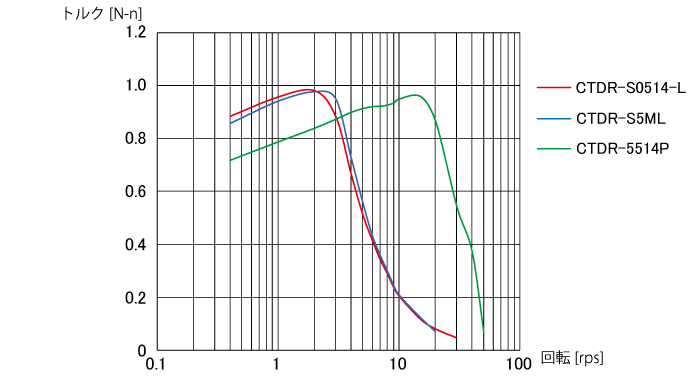

8K-M566
製品仕様
主な機能 | 仕様 |
---|---|
取付寸法 | 60mm |
定格電流 | 1.4A/相 |
ホールディングトルク | 0.82N-m |
巻線抵抗3.4 | 1.1Ω |
ロータイナーシャ | 220gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 | 8K-M566 8K-M566W |
|
モータの長さ(L=mm) | 56.5mm | |
質量 | 700g | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![](../../../../images/product/step/motor/8K-M566/Motor_dxfdata_60mm_698_w.jpg)
![](../../../../images/product/step/motor/8K-M566/torque_8km566.jpg)
ここまで
(公開サイトには表示されません)

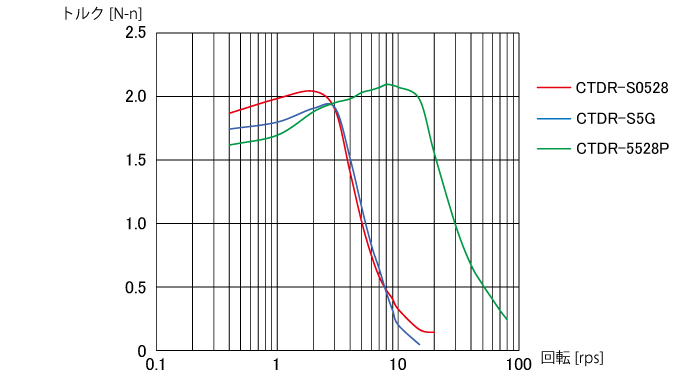

16K-M569
製品仕様
主な機能 | 仕様 |
---|---|
取付寸法 | 60mm |
定格電流 | 1.4A/相 |
ホールディングトルク | 1.53N-m |
巻線抵抗3.4 | 1.8Ω |
ロータイナーシャ | 440gcm^2 |
外形仕様
主な機能 | 仕様 | |
---|---|---|
片軸型番 | 16K-M569 16K-M569W |
|
モータの長さ(L=mm) | 86.5mm | |
質量 | 1.2kg | |
巻線方式 | 5相ステッピングモータ バイポーラ巻線 | |
対応規格 | 鉛フリー / RoHS指令 |
![](../../../../images/product/step/motor/16K-M569/Motor_dxfdata_60mm_698_w.jpg)

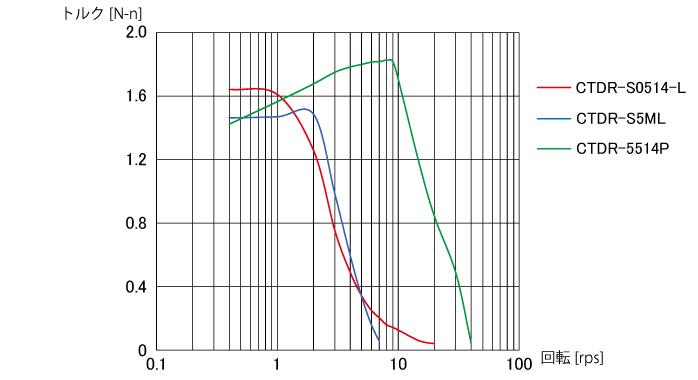

![](../../../../images/product/step/motor/16K-M569/torque_16km569.jpg)
ここまで
(公開サイトには表示されません)
