CTDR-S3ML
概要
駆動電流0.12～0.35Aモータに対応した、フル/ハーフステップ駆動の小型5相ステッピングドライバです。
- 製品の特長
- 製品の仕様
タブ内容を展開する（公開サイトには表示されません）
タブ1（公開サイトには表示されません）
特長
- 駆動電流0.12A～0.35Aの間で使用できる超小型ステッピングドライバです。
- 自動カレントダウン機能(60%)により、モータの発熱を抑えます。
- 小型、軽量で振動を嫌う装置の機器組込みに最適です。
- 入力パルスは1パルス方式、2パルス方式の二通りから選択できます。
駆動電流の設定方法
ボード上のチェックポイント(+)，(-)に電圧計を接続し、RUNボリュームを回すことで、次式で決まる電圧に調整できます。
チェックポイント電圧(V)＝設定電流×8
※出荷時の設定は0.35A/相です。
- 電源を入れる前にRUNボリュームを左いっぱいに回して下さい。
- 周波数10pps以上のCW信号かCCW信号を入れて、RUNボリュームをゆっくり回し、計算した電圧値に調整します。
信号を入れた場合は、モーターは同時に回りますのでご注意下さい。 - 自動カレントダウン時の電流値は、設定駆動電流値の60％に固定されています。

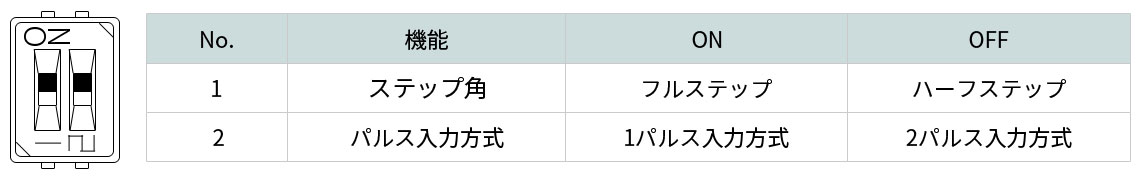

機能スイッチ一覧
入力パルスの選択とステップ角度の変更を行えます。
タブ1終わり（公開サイトには表示されません）
タブ2（公開サイトには表示されません）
製品仕様
| 機能 | 仕様 |
|---|---|
| 駆動方式 | フル / ハーフステップ駆動 |
| 入力電源 | DC24V±5％ Max.0.8A |
| 駆動電流 | 0.12A～0.35A / 相 |
| 最大応答周波数 | 70kpps |
| 入力信号 | フォトカプラ入力
|
| 入力パルス方式 | 1パルス方式 / 2パルス方式 |
| 自動カレントダウン | 駆動電流値の約60%で固定 |
| 冷却方式 | 自然対流空冷方式 |
| 使用周囲温度 | 0℃～40℃ |
| 使用周囲湿度 | 0％～85％ |
| 外形・取付寸法 | 54(W)×42.5(D)×12(H) |
| 質量 | 25g |
| 対応規格 | RoHS10物質対応 |

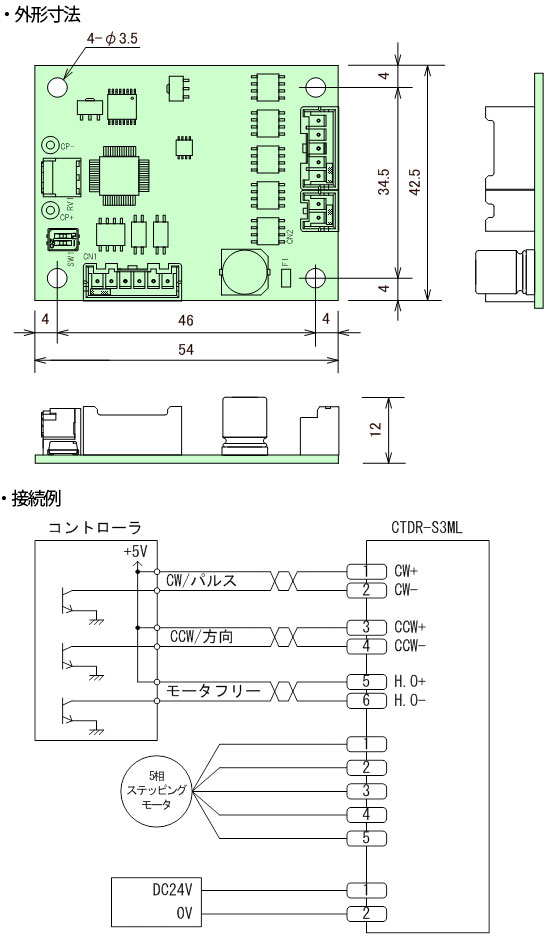

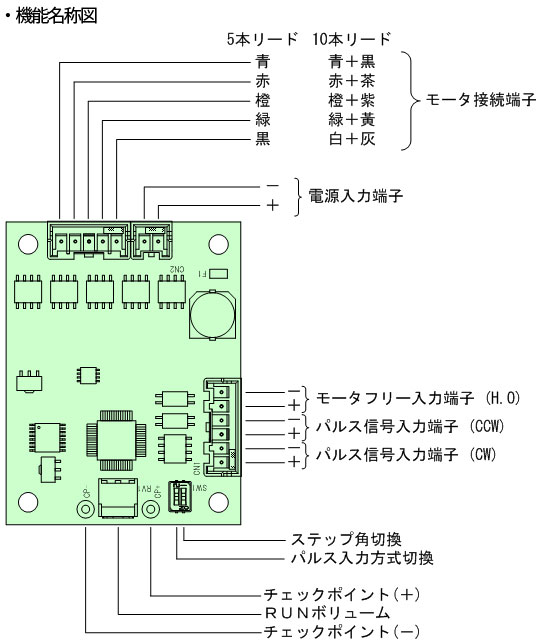

機能名称・結線例
| 左図 機能名称 | 右図 取付・結線例 |
|---|---|
 |  |
対応ステッピングモータ
| 種類 | 対応モータ・配線色 |
|---|---|
| 当社取扱いステッピングモータ | 20mm角～42mm角 / 0.35A / 7種類 |
| その他のステッピングモータ | 5本リード線タイプ 1：青、2：赤、3：橙、4：緑、5：黒 10本リード線タイプ 1：青＋黒、2：赤＋茶、3：橙＋紫、4：緑＋黄、5：白＋灰 |
付属品
| 種類 | 概要 |
|---|---|
| ドライバハーネス用コネクタ | 電源コネクタ ⁄ コンタクト モータコネクタ ⁄ コンタクト I/Oコネクタ ⁄ コンタクト |
配線用ハーネスセット(別売オプション)
| 型番 | 概要 |
|---|---|
| H03-S3ML | 信号線 1本(AWG22) 電源線 1本(AWG22) モータ線 1本(AWG22) |
