概要

駆動電流0.5A~1.4Aモータに対応した、フル/ハーフステップ駆動の小型5相ステッピングドライバです。

  1. 製品の特長
  2. 製品の仕様

タブ内容を展開する(公開サイトには表示されません)

タブ1(公開サイトには表示されません)

特長
  • 駆動電流0.5A~1.4Aの間で使用できる小型ステッピングドライバです。
  • 自動カレントダウン機能(50%)により、モータの発熱を抑えます。
  • 小型、軽量で振動を嫌う装置の機器組込みに最適です。
  • 入力パルスは1パルス方式、2パルス方式の二通りから選択できます。
駆動電流の設定方法

ボード上のチェックポイント(+),(-)に電圧計を接続し、RUNボリュームを回すことで、次式で決まる電圧に調整できます。

チェックポイント電圧(V)=設定電流×2

※出荷時の設定は1.4A/相です。

  1. 電源を入れる前にRUNボリュームを左いっぱいに回して下さい。
  2. 周波数10pps以上のCW信号かCCW信号を入れて、RUNボリュームをゆっくり回し、計算した電圧値に調整します。
    信号を入れた場合、モータは同時に回りますのでご注意下さい。
  3. 自動カレントダウン時の電流値は、設定駆動電流値の50%に固定されています。
機能スイッチ一覧

入力パルスの選択とステップ角度の変更を行えます。

CTDR-S5ML ディップスイッチの設定

タブ1終わり(公開サイトには表示されません)

タブ2(公開サイトには表示されません)

製品仕様
機能 仕様
駆動方式 フル / ハーフステップ駆動
入力電源 DC24V±5% ⁄ Max.3A
駆動電流 0.5A~1.4A / 相
最大応答周波数 70kpps
入力信号 フォトカプラ入力
・High:3V~5V / Low:-3V~0.5V
内部抵抗
・CW,CCW:220Ω / H.O:220Ω
入力パルス方式 1パルス方式 / 2パルス方式
自動カレントダウン 駆動電流値の約50%で固定
冷却方式 自然対流空冷方式
使用周囲温度 0℃~40℃
使用周囲湿度 0%~85%
外形・取付寸法(発注型番:CTDR-S5ML)
※標準仕様はこちらです
72(W)×45(D)×20(H)(mm)
※取付寸法は取扱説明書をご確認下さい。
外形・取付寸法(発注型番:CTDR-S5ML type1) 61(W)×45(D)×20(H)(mm)
※取付寸法は取扱説明書をご確認下さい。
質量(標準仕様の場合) 60g
機能名称・結線例

左図 機能名称 右図 取付・結線例

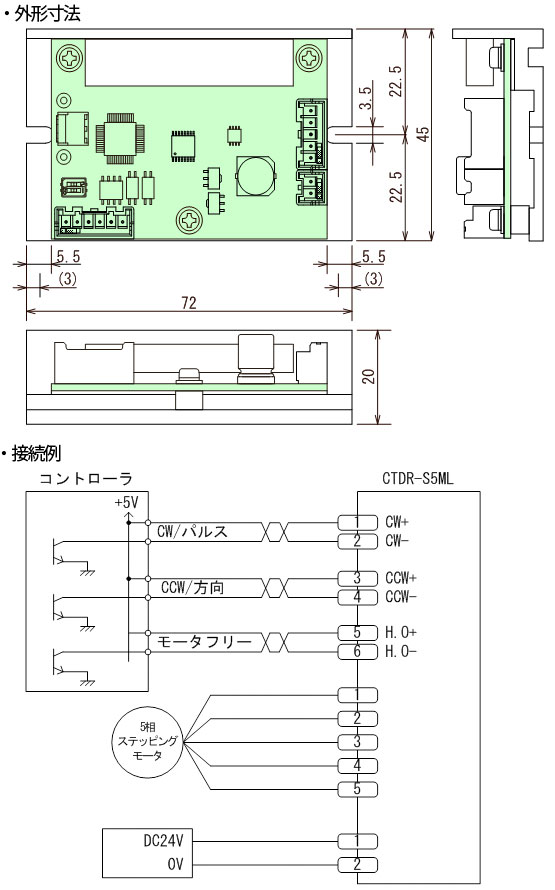

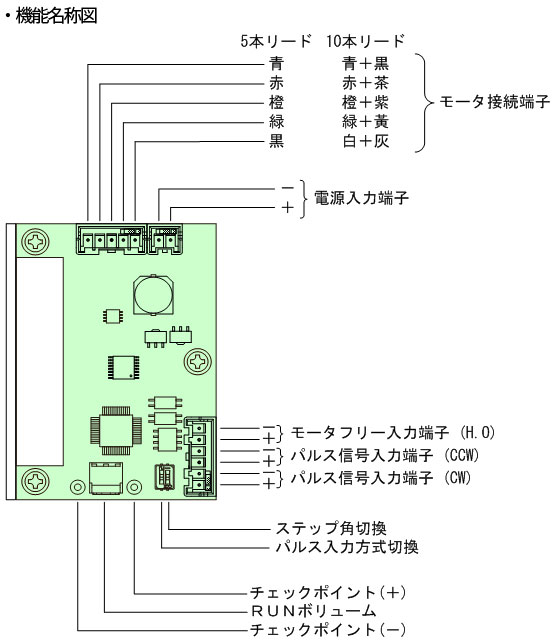

CTDR-S5ML 機能名称図 CTDR-S5ML 外形寸法および接続例
上記以外の対応モータ

種類 対応モータ・配線色
当社取扱いステッピングモータ 24mm角~60mm角 / 0.75A / 7種類
42mm角~60mm角 / 1.4A / 4種類
上記以外のステッピングモータ 5本リード線タイプ
1:青、2:赤、3:橙、4:緑、5:黒
10本リード線タイプ
1:青+黒、2:赤+茶、3:橙+紫、4:緑+黄、5:白+灰
付属品
種類 概要
ドライバハーネス用コネクタ 電源コネクタ ⁄ コンタクト
モータコネクタ ⁄ コンタクト
I/Oコネクタ ⁄ コンタクト
配線用ハーネスセット(別売オプション)
型番 概要
H03-S5ML 信号線   1本(AWG22)
電源線   1本(AWG22)
モータ線 1本(AWG22)
