CTDR-S0514-4L

概要

CTDR-S0514-4Lは、小型・低コストをコンセプトとした、4軸 5相ステッピングドライバです。

  1. 製品の特長
  2. 製品の仕様

タブ内容を展開する(公開サイトには表示されません)

タブ1(公開サイトには表示されません)

特長
  • 小型、軽量で振動を嫌う装置の機器組込みに最適です。
  • 入力パルスは1パルス方式、2パルス方式の二通りから選択できます。
  • マイクロステップ分割数は、用途に応じて2系統の分割数設定をDIPスイッチで切替えて使用できます。(2シリーズ / 3シリーズ)(SW2:102、202)
  • 自動カレントダウン機能により、モータの発熱を抑えます。

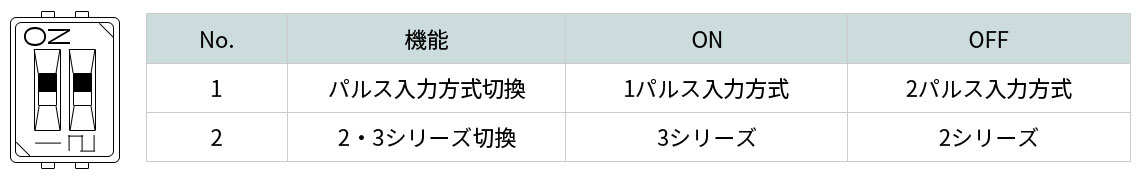

CTDR-S0514-4LディップSW切換
マイクロステップ分割数設定
  • 分割設定は、ロータリースイッチを使用して設定します。
  • 2シリーズ分割数設定の時、ステップ角0.72度のモータをスイッチ位置5(10分割)に設定して駆動すると、10パルスで0.72度回転します。
  • 3シリーズ分割数設定の時、ステップ角0.72度のモータをスイッチ位置B(72分割)に設定して駆動すると、1パルスで0.01度回転します。

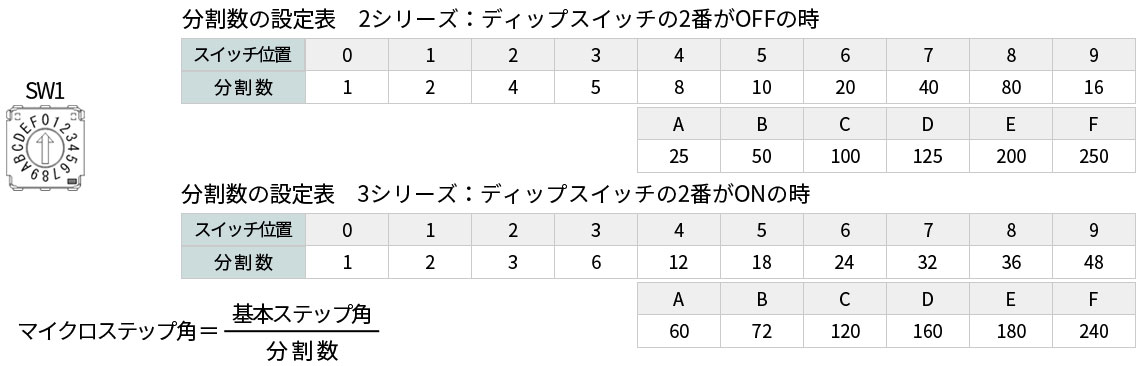

CTDR-S0514-4Lマイクロステップ分割数設定
駆動電流設定
  • 駆動電流は、0.35A、0,75A、1.4Aから選択できます。
  • 出荷時は1.4A/相に設定されています。

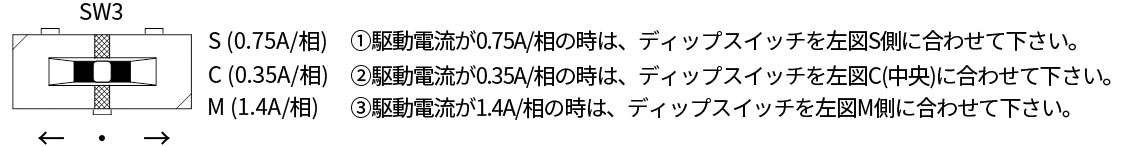

CTDR-S0514-4L駆動電流設定表
自動カレントダウン設定
  • 自動カレントダウン機能は、駆動電流値の25%、50%、75%から選択可能です。
  • 数値は駆動電流に対する比率です。
  • 出荷時は50%に設定されています。

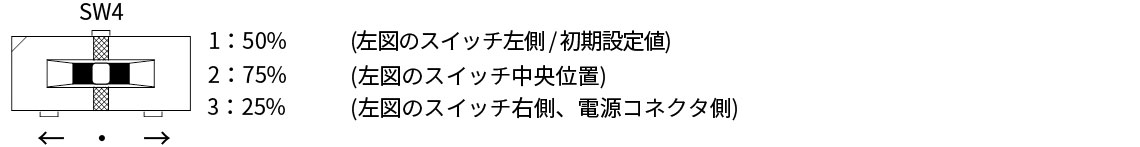

CTDR-S0514-4L 自動カレントダウン設定表

タブ1終わり(公開サイトには表示されません)

タブ2(公開サイトには表示されません)

製品仕様
主な機能 仕様
駆動方式 マイクロステップ駆動
入力電源 DC 24V±5% Max.10A
駆動電流 0.35A、0.75A、1.4A からスイッチにて切換
マイクロステップ分割数
(2シリーズ/3シリーズ対応)
2シリーズ:1,2,4,5,8,10,16,20,25,40,50,80,100,125,200,250
3シリーズ:1,2,3,6,12,18,24,32,36,48,60,72,120,160,180,240
応答周波数 500kpps
入力信号 フォトカプラ入力
・High:3V~5V / Low:-3V~0.5V
内部抵抗
・CW,CCW:220Ω / H.O:220Ω
入力パルス方式 1パルス方式 / 2パルス方式
自動カレントダウン 駆動電流値の25%、50%、75%から選択
(出荷時設定は50%)
冷却方式 自然対流空冷方式
使用周囲温度 0℃~40℃
使用周囲湿度 0%~85%
外形・取付寸法 143(W)×101(D)×26.5(H)(mm)
※取付寸法は取扱説明書をご確認下さい。
質量 275g
機能名称・結線例

左図 機能名称 右図 取付・結線例

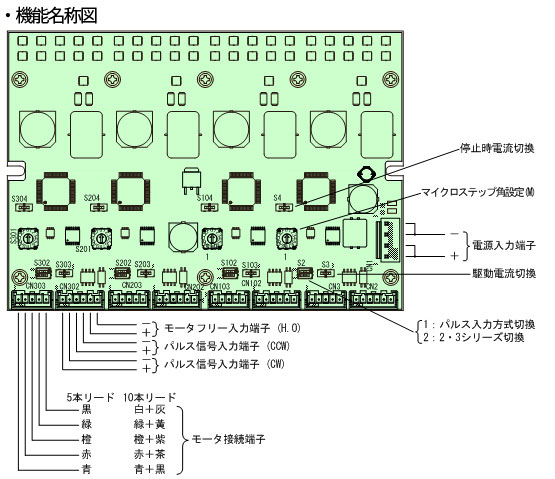

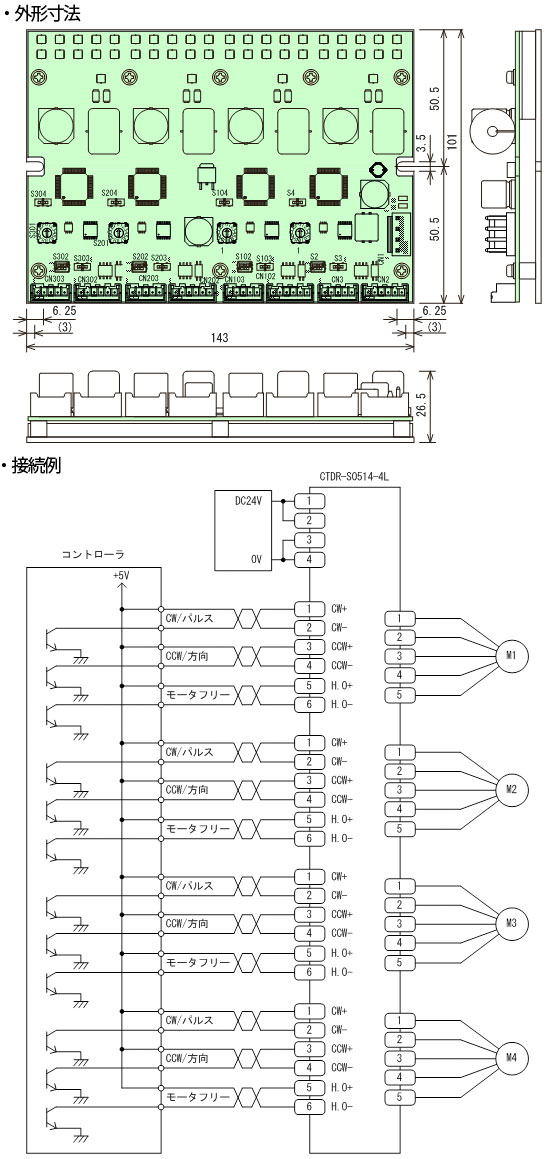

CTDR-S0514-4L 機能名称図 CTDR-S0514-4L 外形寸法および接続例
対応ステッピングモータ

種類 対応モータ・配線色
当社取扱いステッピングモータ 20mm角~42mm角 / 0.35A / 7種類
24mm角~60mm角 / 0.75A / 7種類
42mm角~60mm角 / 1.4A / 4種類
その他のステッピングモータ 5本リード線タイプ
1:青、2:赤、3:橙、4:緑、5:黒
10本リード線タイプ
1:青+黒、2:赤+茶、3:橙+紫、4:緑+黄、5:白+灰
付属品
種類 概要
ハーネス用コネクタ 電源コネクタ ⁄ コンタクト
モータコネクタ ⁄ コンタクト
I/Oコネクタ ⁄ コンタクト
配線用ハーネスセット(別売オプション)
型番 概要
H09-S0514-4L 信号線  4本(AWG22)
電源線  1本(AWG18)
モータ線  4本(AWG22)

タブ2終わり(公開サイトには表示されません)
