CTDR-S5035
概要
CTDR-S5035は、DC24V 0.35A/相専用の超小型マイクロステップ駆動ステッピングドライバです。
- 製品の特長
- 製品の仕様
タブ内容を展開する（公開サイトには表示されません）
タブ1（公開サイトには表示されません）
特長
- 0.35A/相に対応したマイクロステップ駆動の5相ステッピングドライバです。
- 入力パルスは1パルス方式、2パルス方式の二通りから選択できます。
- マイクロステップ分割数は、用途に応じて2系統の分割数設定をDIPスイッチで切替えて使用できます。(2シリーズ/3シリーズ)
- 自動カレントダウン機能によりモータの発熱を抑えます。
- Z.P信号(原点信号)により励磁タイミング出力を使用できます。
マイクロステップ分割数設定
- 分割設定は、ロータリースイッチを使用して設定します。
- 2シリーズ分割数の時、ステップ角0.72度のモータをスイッチ位置5(10分割)の設定で駆動すると、10パルスで0.72度回転します。
- 3シリーズ分割数の時、ステップ角0.72度のモータをスイッチ位置B(72分割)の設定で駆動すると、1パルスで0.01度回転します。
カレントダウンの設定
モータ停止時の電流設定は、STOPボリュームの位置(25％、45％、75％)で設定します。
タブ1終わり（公開サイトには表示されません）
タブ2（公開サイトには表示されません）
製品仕様
| 主な機能 | 仕様 |
|---|---|
| 駆動方式 | マイクロステップ駆動 |
| 入力電源 | DC 24V±5％ Max.0.8A |
| 駆動電流 | 0.35A/相 |
| マイクロステップ分割数 (2シリーズ/3シリーズ対応 切替え式) | 2シリーズ：1,2,4,5,8,10,16,20,25,40,50,80,100,125,200,250 3シリーズ：1,2,3,6,12,18,24,32,36,48,60,72,120,160,180,240 |
| 応答周波数 | 500kpps |
| 入力信号 | フォトカプラ入力 ・High：3V～5V / Low：-3V～0.5V 内部抵抗 ・CW,CCW：220Ω / H.O：220Ω |
| 出力信号 | フォトカプラ,オープンコレクタ出力 ・DC30V以下 / 50mA以下 |
| 入力パルス方式 | 1パルス方式 / 2パルス方式 |
| 自動カレントダウン | 駆動電流値の25%、75%、45%から選択 |
| 冷却方式 | 自然対流空冷方式 |
| 使用周囲温度 | 0℃～40℃ |
| 使用周囲湿度 | 0％～85％ |
| 外形・取付寸法 | 64(W)×45(D)×12(H)(mm) |
| 質量 | 160g |

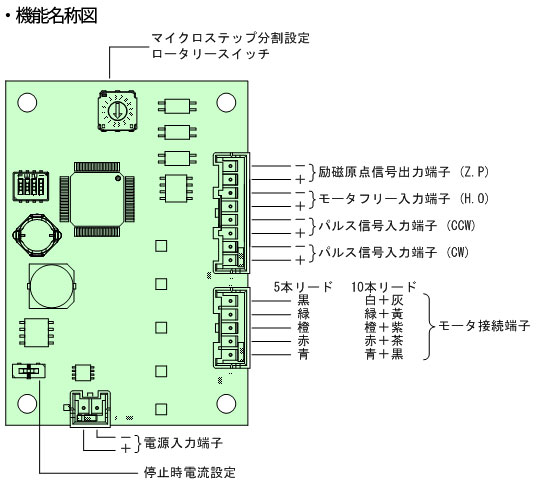

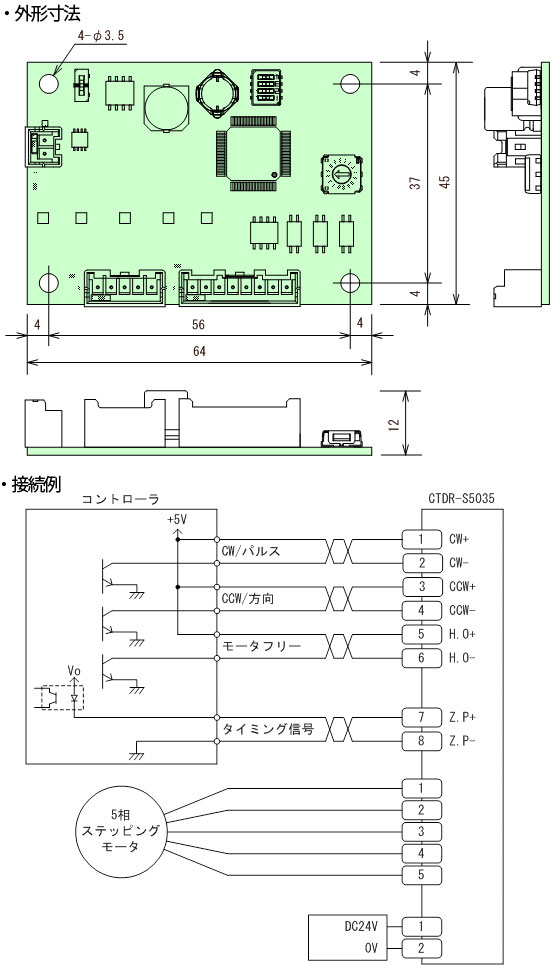

機能名称・結線例
| 左図 機能名称 | 右図 取付・結線例 |
|---|---|
 |  |
対応ステッピングモータ
| 種類 | 対応モータ・配線色 |
|---|---|
| 取扱いステッピングモータ | 20角～42角 / 0.35A / 7種類 |
| 弊社以外のステッピングモータ | 5本リード線タイプ 1：青、2：赤、3：橙、4：緑、5：黒 10本リード線タイプ 1：青＋黒、2：赤＋茶、3：橙＋紫、4：緑＋黄、5：白＋灰 |
付属品
| 種類 | 概要 |
|---|---|
| ドライバハーネス用コネクタ | 電源コネクタ ⁄ コンタクト モータコネクタ ⁄ コンタクト I/Oコネクタ ⁄ コンタクト |
配線用ハーネスセット(別売オプション)
| 型番 | 概要 |
|---|---|
| H03-S5035 | 信号線 1本(AWG22) 電源線 1本(AWG22) モータ線 1本(AWG22) |
